Quy trình gia công đột dập kim loại từ A–Z

Quy trình gia công đột dập kim loại là chuỗi các bước kỹ thuật được thực hiện tuần tự để biến tấm kim loại thành sản phẩm hoàn chỉnh với độ chính xác cao. Việc nắm vững quy trình từ A-Z giúp bạn kiểm soát chất lượng, tối ưu chi phí và giảm thiểu sai sót. Bài viết này sẽ hướng dẫn chi tiết từng bước trong quy trình đột dập chuyên nghiệp.

Giai đoạn chuẩn bị và thiết kế

Tiếp nhận yêu cầu: Khách hàng cung cấp bản vẽ 2D/3D với đầy đủ kích thước, dung sai và vật liệu yêu cầu. Kỹ sư phân tích khả thi kỹ thuật, kiểm tra xem sản phẩm có thể đột dập được không, góc uốn tối thiểu 90°, bán kính cong tối thiểu bằng độ dày vật liệu. Bởi vậy, phát hiện sớm vấn đề thiết kế giúp tránh chi phí sửa đổi sau này.

Thiết kế khuôn dập: Sử dụng phần mềm CAD/CAM thiết kế khuôn, tính toán khe hở punch-die (5-10% độ dày vật liệu), bù độ co giãn và mô phỏng quá trình dập. Một mẹo nhỏ là progressive die đắt gấp 3-5 lần khuôn đơn nhưng tăng năng suất 5-10 lần, phù hợp cho đơn hàng >50,000 sản phẩm.

Chế tạo khuôn: Máy CNC phay, tiện, EDM gia công punch, die với độ chính xác ±0.005mm, nhiệt luyện đạt độ cứng HRC 58-62 để chịu mài mòn 100,000-500,000 lần dập. Ngoài ra, bề mặt làm việc được mài đạt độ nhám Ra 0.4 để giảm ma sát và tăng chất lượng sản phẩm.

Giai đoạn chạy thử và điều chỉnh

Chuẩn bị nguyên liệu: Kiểm tra mill test certificate xác nhận thành phần hợp kim, độ dày và nguồn gốc. Đo kiểm tra thực tế bằng panme tại nhiều vị trí đảm bảo độ dày đồng đều ±0.05mm. Do đó, vật liệu chất lượng ổn định giúp dễ kiểm soát dung sai sản phẩm.

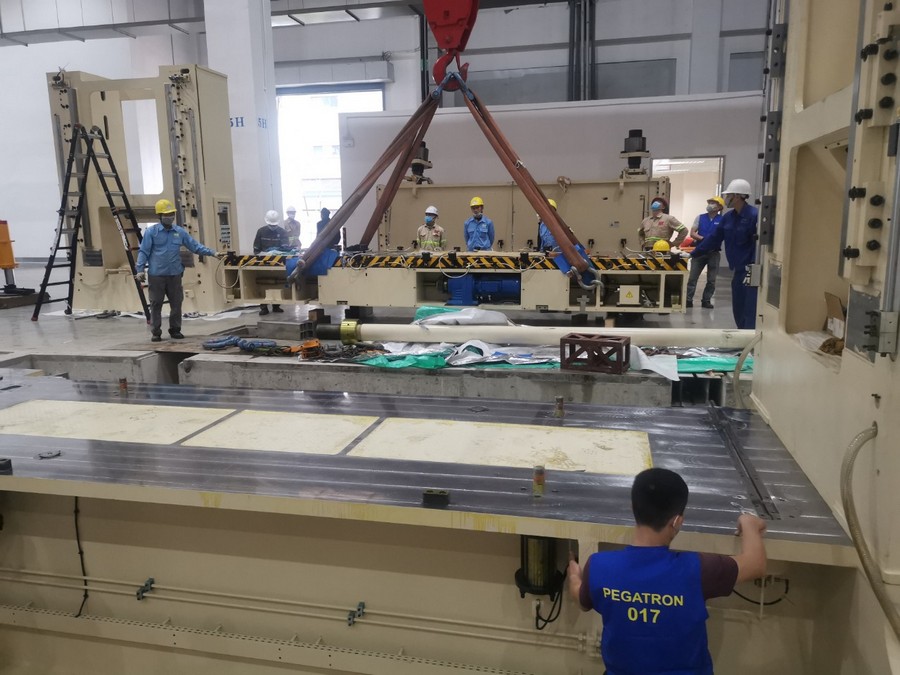

Lắp khuôn và chạy thử: Gá khuôn lên máy đột dập, căn chỉnh đồng tâm, cài đặt lực dập-tốc độ phù hợp. Dập từng sản phẩm đầu tiên, kiểm tra kỹ kích thước, điều chỉnh khe hở và thông số cho đến khi đạt dung sai yêu cầu. Bạn nên lưu ý rằng có thể cần 5-20 lần điều chỉnh cho sản phẩm phức tạp.

Nghiệm thu mẫu: Chạy thử 50-100 sản phẩm liên tục kiểm tra tính ổn định, gửi 3-5 mẫu cho khách hàng phê duyệt trước khi sản xuất hàng loạt. Ngoài ra, lưu giữ mẫu chuẩn tại xưởng để so sánh trong suốt quá trình sản xuất.

Giai đoạn sản xuất và kiểm soát chất lượng

Sản xuất hàng loạt: Máy hoạt động liên tục 200-1000 lần/giờ, tự động nạp liệu-dập-đẩy sản phẩm ra. Kiểm tra chất lượng mỗi 100-500 sản phẩm đảm bảo dung sai vẫn đạt chuẩn, điều chỉnh ngay nếu phát hiện lệch. Bởi vậy, phát hiện sớm giúp giảm phế liệu từ hàng trăm xuống chỉ vài chục sản phẩm.

Bảo trì khuôn định kỳ: Sau mỗi 10,000-50,000 lần dập, dừng máy làm sạch, bôi trơn, kiểm tra độ mòn và mài sắc nếu cần. Một mẹo nhỏ là bảo trì đúng lịch giúp khuôn bền gấp 2-3 lần so với để khuôn mòn hết mới sửa.

Xử lý sau đột dập: Khử gờ bằng máy đánh bóng trống quay hoặc thủ công, xử lý bề mặt (mạ kẽm, mạ vàng, sơn tĩnh điện) tùy yêu cầu. Ngoài ra, một số sản phẩm cần uốn gấp, hàn hoặc lắp ráp thêm chi tiết để hoàn thiện.

Giai đoạn kiểm tra và đóng gói

Kiểm tra chất lượng cuối: Kiểm tra 100% hoặc mẫu ngẫu nhiên bằng thước cặp điện tử, máy đo CMM đảm bảo kích thước, hình dạng và bề mặt đạt tiêu chuẩn. Do đó, chỉ sản phẩm đạt chuẩn mới được đóng gói giao hàng.

Đóng gói bảo quản: Xếp sản phẩm ngăn nắp trong khay nhựa hoặc túi PE chống ẩm, đóng thùng carton có đệm xốp bảo vệ, ghi rõ thông số và số lượng. Bạn nên lưu ý rằng đóng gói đúng cách tránh trầy xước và oxy hóa trong quá trình vận chuyển.

Với kinh nghiệm từ 2019, Công ty Cổ phần Công nghệ KNG đã hoàn thiện quy trình gia công đột dập chuyên nghiệp từ thiết kế khuôn, chạy thử đến sản xuất hàng loạt với hệ thống kiểm soát chất lượng 6 sigma. Từ terminal tiếp điểm, chân pin, banana plug đến vỏ motor, vỏ hộp điện và linh kiện cơ khí, mỗi sản phẩm của KNG đều trải qua quy trình chuẩn với ít nhất 3 lần kiểm tra để đảm bảo 100% đạt yêu cầu. Liên hệ KNG qua https://kng.com.vn để được tư vấn chi tiết về quy trình sản xuất, cùng với các dịch vụ sửa chữa máy đột dập, cải tiến máy đột dập và gia công CNC chuyên nghiệp.
